Современный рефрижераторный подвижной состав имеет сложное электрооборудование: синхронные генераторы с автоматическими регуляторами напряжения, аккумуляторные батареи, электродвигатели холодильных установок, распределительную и пускорегулирующую аппаратуру, электрические печи и калориферы, устройства электрического освещения, приборы автоматики и дистанционного управления, измерительную аппаратуру для контроля за работой источников электрической энергии для измерения и записи температуры в грузовых помещениях вагонов и пр.....







Аппараты коммутации (АК) являются неотъемлемой частью любой схемы. Одни из них включены в силовые цепи потребителей и источников питания.

Другие входят в состав схем управления. АК, обеспечивающие коммутацию (включение и отключение) основных цепей, являются исполнительными устройствами, срабатывающими по сигналам, поступающим от цепей управления.

Силовые контакты этих аппаратов способны коммутировать токи от десятков до сотен ампер. Входящие же в схемы управления АК рассчитаны на коммутацию токов, не превышающих 10А.

Эти аппараты являются связующим звеном между исполнительными АК и датчиками, следящими за ходом процесса при автоматическом управлении, или приборами ручного управления.

К последним в свою очередь должны быть отнесены такие АК, как кнопки, тумблеры, пакетные выключатели и прочие аппараты, приводимые в действие вручную.

Контакторы: Контактором называют управляемый на расстоянии выключатель, предназначенный для замыкания и размыкания под нагрузкой электрических цепей.

Контакторы переменного тока отличаются от контакторов постоянного тока выполнением магнитной системы и расположением главных контактов (рис. 4.5).

Контакторы сравнительно большой мощности имеют Ш-образную электромагнитную систему с поворачивающимся на оси якорем 8 и сердечником 5, на котором установлена катушка 6. Для уменьшения потерь от вихревых токов магнитопроводы контакторов изготовляют из листов электротехнической стали, изолированных друг от друга.

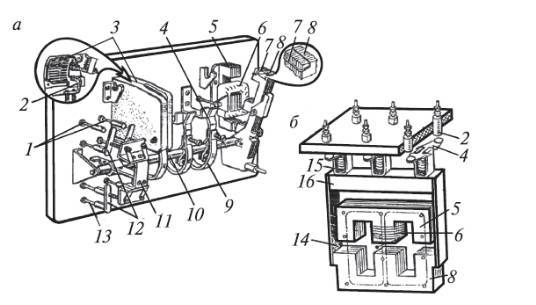

Рисунок 1 - Контакторы переменного тока с якорем поворотного (а) и прямоходового (б) типов: 1 — замыкающие контакты; 2 — неподвижные контакты; 3 — дугогасительная камера; 4 — главные подвижные контакты; 5 — сердечник; 6 — катушка; 7 — короткозамкнутый виток; 8 — якорь; 9 — гибкие выводы; 10 — вал изоляционный; 11 — траверса; 12 — пластинки; 13 — размыкающие контакты; 14 — подвижная рамка; 15 — контактная пружина; 16 — держатель

Для устранения вибрации якоря при питании катушки переменным током прилегающая к сердечнику часть якоря охватывается экранирующим короткозамкнутым витком 7. Главные подвижные контакты 4 трехфазных контакторов переменного тока расположены на общем изоляционном валу 10 и имеют гибкие выводы.

Неподвижные контакты 2 укреплены на панели. При включении катушки в цепь переменного тока якорь притягивается к сердечнику и поворачивает вал. В результате главные подвижные контакты замыкаются с неподвижными. Кроме силовых контактов, контактор имеет блокировочные замыкающие и размыкающие контакты мостикового типа, которые замыкаются и размыкаются пластинками, установленными на траверсе, укрепленной на валу. При повороте вала контакты замыкаются, а другие контакты размыкаются.

Условия гашения дуги в контакторах переменного тока значительно легче, чем при постоянном токе, так как при переходе переменного тока через нулевое значение диэлектрическая прочность междуэлектродного пространства быстро возрастает.

В таких контакторах особенно эффективно использовать дугогасительные камеры с деионной решеткой, так как для поддержания горения дуги при переходе тока через нуль требуется напряжение около 150—250 В. Поэтому число пластин в деионной решетке может быть значительно меньшим, чем в контакторах постоянного.

В контакторах переменного тока дуга гасится очень быстро после первого перехода тока через нулевое значение. Контакторы рассчитывают таким образом, чтобы обеспечивалось четкое и надежное включение якоря при 85 % номинального напряжения (при нагретой катушке), и катушка не перегревалась при 110 % номинального напряжения. Напряжение отпадания якоря, называемое напряжением отключения, составляет примерно 30—70 % для контакторов переменного тока.



Магнитные пускатели: Магнитные пускатели представляют собой электромагнитный аппарат, используемый для дистанционного включения силовых цепей. Различают магнитные пускатели с поворотной и прямоходовой магнитной системой, а также переменного и постоянного тока. Магнитные пускатели с вспомогательными контактами (блок-контактами), устройствами для гашения дуги (дугогасительные камеры, магнитное дутье, деионные решетки и др.) принято называть контакторами.

Магнитный пускатель переменного тока (контактор) с поворотной системой состоит (рис.2, а) из электромагнита 3, якоря 11, возвратной пружины 10, главных контактов 7 и блок-контактов 1. Все части контактора укреплены на панели 12.

При подаче напряжения на катушку 2 электромагнита якорь 11 поворачивается на оси 9 и замыкает (или размыкает) главные 7 и блок-контакты 1.

При размыкании цепи катушки 2 пружина 10 оттягивает якорь от сердечника электромагнита, что приводит к размыканию (или замыканию) главных и блок-контактов.

Ток к подвижному контакту подводится по гибкому проводнику в обход шарнирных соединений контактной системы. Для ускорения гашения дуги, возникающей при размыкании главных контактов, имеется дугогасительная катушка 8.

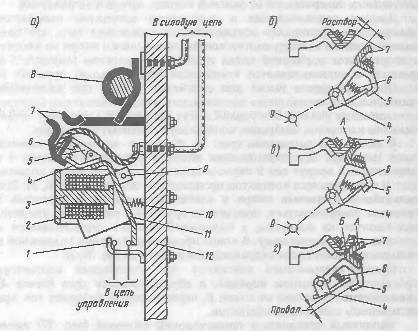

Рисунок 2 - Контактор с поворотной системой (а) и порядок замыкания его контактов (б, в, г)

При прохождении электрического тока через силовые контакты их поверхности нагреваются и окисляются и повышается переходное сопротивление в месте соприкосновения подвижного контакта с неподвижным. Увеличение переходного сопротивления способствует еще большему нагреву, в результате чего температура контакта может достигнуть недопустимой величины. Кроме того, электрическая дуга, появляющаяся при размыкании контактов, может привести к обгоранию и разрушению их поверхности....
