Электрические кабели выполняют функцию проводника электрической энергии в тех случаях, когда сооружение воздушной линии по тем или иным причинам нецелесообразно.

По назначению кабели делятся на силовые, контрольные, кабели связи и кабели управления. Силовые кабели предназначены для передачи электроэнергии, необходимой для питания электроустановок, а контрольные — для подключения электрических приборов. Кабели связи и кабели управления служат для передачи информации.

Силовые кабели имеют одну или несколько жил, помещенных в оболочку и имеющих защитные покровы (рис.).

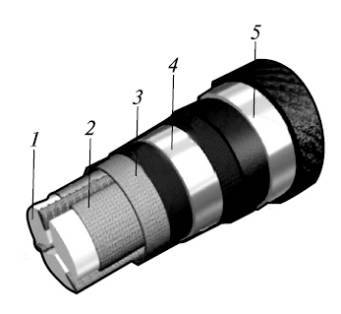

Рис.  Силовой кабель: 1 — токопроводящие жилы; 2 — фазная изоляция; 3 — поясная изоляция; 4 — оболочка; 5 — броня

По количеству жил кабели бывают одно-, двух-, трех- и четырехжильными. Токоведущие жилы служат для прохождения по ним электрического тока и изготавливаются из меди или алюминия. Они могут быть круглыми или фасонными (например, секторными), однопроволочными или многопроволочными. Помимо основных, кабель может иметь нулевые жилы и жилы заземления, сечение которых меньше либо равно сечению основных. Нулевые жилы, по которым протекают токи, возникающие при неравномерности загрузки фаз, присоединяются к нейтрали источника, а жилы защитного заземления соединяют не находящиеся под напряжением металлические части кабеля с контуром заземления источника.

Для обеспечения необходимой электрической прочности жил кабеля по отношению друг к другу и к земле в силовых кабелях применяют бумажную пропитанную, пластмассовую и резиновую изоляцию. В кабелях высокого напряжения (от 110 кВ и выше) резиновая изоляция не применяется. Изоляция, накладываемая поверх жилы, называется изоляцией жилы или фазной изоляцией, а изоляция, накладываемая поверх изолированных скрученных жил, — поясной изоляцией. При маркировке кабеля изоляция обозначается буквами Р (резиновая из синтетических и натуральных каучуков), В (поливинхлоридная) и П (полиэтиленовая).

Промежутки между жилами кабеля заполняют специальными заполнителями, предотвращающими возникновение воздушных промежутков и придающих кабелю круглое сечение. Заполнители кабелей с бумажной поясной изоляцией могут быть выполнены из сульфатной бумаги, кабельной пряжи, стеклопряжи. Для кабелей с пластмассовой изоляцией заполнители изготавливаются из полиэтилена, поливинилхлоридного пластиката, а также.....
